สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
หัวข้อในวันนี้จะเกี่ยวข้องกันกับหัวข้อการออกแบบงานวิศวกรรมโครงสร้าง คอนกรีต (STRUCTURAL CONCRETE ENGINEERING DESIGN หรือ SCE) นะครับ
เมื่อหลายวันก่อนได้มีโอกาสสนทนากับน้องๆ วิศวกรโครงสร้างจบใหม่ท่านหนึ่ง ก็ได้คุยและแลกเปลี่ยนความรู้และมุมมองหลายๆ อย่าง เช่น ความรู้ทางด้านการทำงาน การใช้ชีวิต เป็นต้น และสุดท้ายสิ่งที่ผมได้รับปากน้องท่านนี้ก็คือ น้องท่านนี้ได้แจ้งกับผมว่า

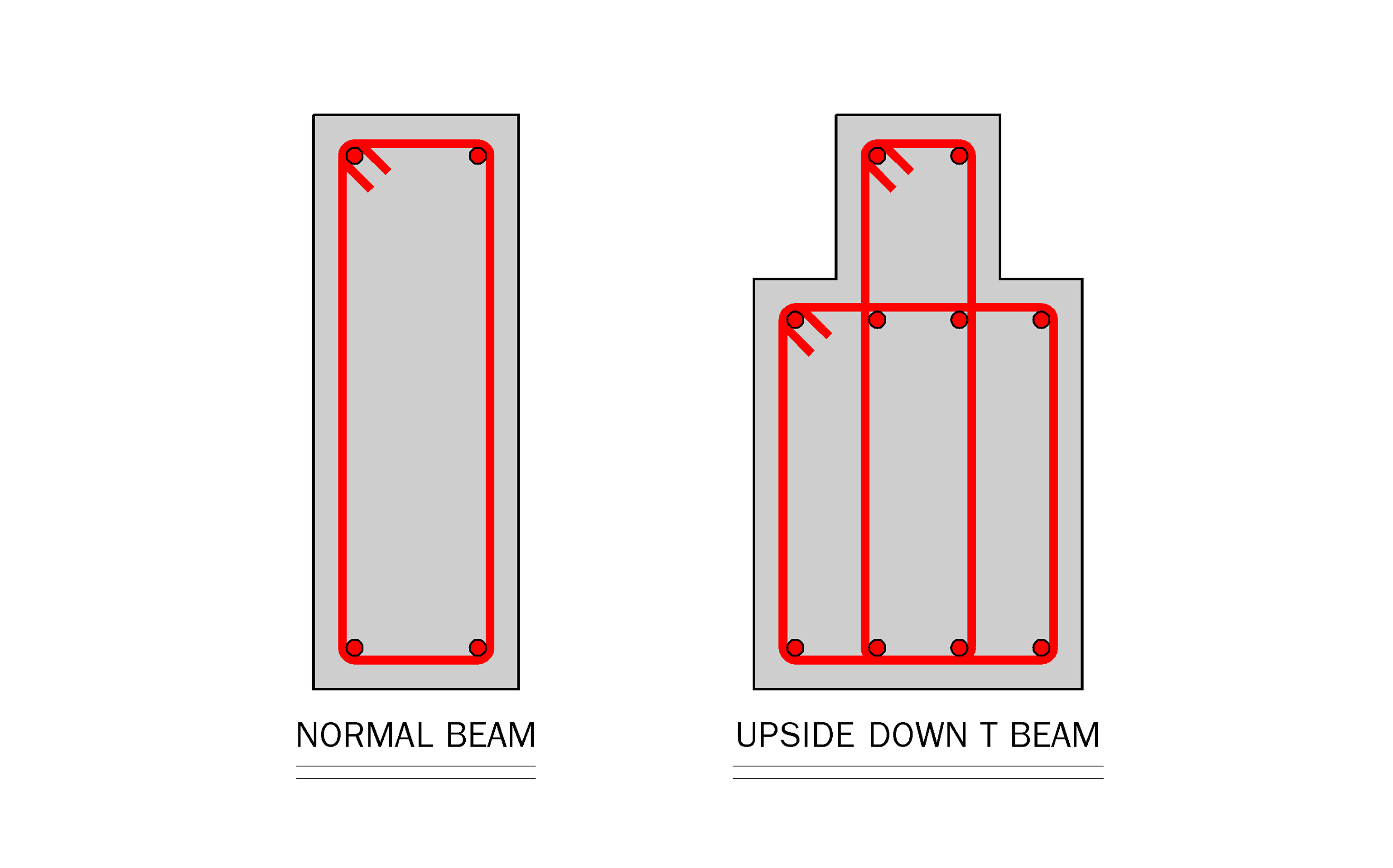

“ โดยปกติแล้วตอนที่เราศึกษาการออกแบบคานรับแรงดัดในวิชา การออกแบบโครงสร้าง คสล อาจารย์ก็มักจะทำการสอนและออกข้อสอบเป็นคานรูปทรงสี่เหลี่ยมผืนผ้าธรรมดาทั่วๆ ไป แต่ พอออกมาทำงานแล้วผมมีโอกาสไปเจอกรณีที่คานนั้นๆ มีรูปทรงไม่สมมาตร เช่น รูปตัว T คว่ำ เป็นต้น ก็เล่นเอาผมงงไปเลยเหมือนกันนะครับว่าหากเจอกับคาน คสล หน้าตัดแบบนี้แล้ว เราจะมีหลักหรือวิธีในการคิดคำนวณเหมือนหรือแตกต่างออกไปจากกรณีการออกแบบคาน คสล ทั่วๆ ไปหรือไม่ครับพี่ ?”
จริงๆ แล้วคำตอบคือ เหมือนกันนะครับ แต่ เราจะต้องอาศัยหลักในการวิเคราะห์ที่เพิ่มเติมแตกต่างออกไปอีกเล็กน้อย เพราะ โดยปกติแล้วหากเราอาศัยวิธีกำลัง (STRENGTH DESIGN METHOD) ในการวิเคราะห์หน้าตัดคานแบบเสริมเหล็กรับแรงดึง (SINGLY REINFORCED) เพียงอย่างเดียว หากว่าคานของเรานั้นเป็นคาน คสล ทั่วๆ ไป หากเราว่าเราทราบคุณสมบัติต่างๆ ของวัสดุคอนกรีตและเหล็กเสริม ทราบขนาดหน้าตัดของคานว่ามีขนาดเท่าใด ทราบว่าหน้าตัดของเหล็กเสริมว่ามีอยู่ในปริมาณเท่าใด เราก็สามารถที่จะทำการอาศัยสมดุลของแรงในหน้าตัดในการคำนวณหา ขนาดความสูง หรือค่า a ของกล่องรับแรงอัดเทียบเท่าตามทฤษฎีของวิทนีย์ หรือ WHITNEY EQUIVALENT COMPRESSION BOX ได้เลยโดยตรง
จากนั้นเราก็จะนำค่าๆ นี้ไปแทนค่าลงในสมการในการคำนวณหาค่ากำลังรับโมเมนต์ดัดระบุ ซึ่งก็จะมีค่าเท่ากับ
ØMn = Ø As fy (d – a/2)
แต่ทั้งนี้หากว่าคานของเราเป็นคานรูปตัว T คว่ำบ้าง เราก็จะทำการวิเคราะห์เหมือนกันกับคานรูปทรงธรรมดานะครับ แต่ พอเราคำนวณหาค่า a ได้แล้ว เราจะต้องทำการตรวจสอบดูก่อนว่าค่า a ดังกล่าวนี้จะมีขนาดของระยะ a ที่ น้อยกว่า หรือ มากกว่า ระยะความหนาของส่วนปีกคานด้านบน (TOP FLANGE) นะครับ
หากว่าค่า a มีระยะน้อยกว่า ระยะความหนาของส่วนปีกคานด้านบน การคำนวณวิเคราะห์หน้าตัดคาน คสล ก็จะสามารถทำการคำนวณหาค่ากำลังรับโมเมนต์ดัดระบุได้ง่ายๆ และ ตรงไปตรงมาเหมือนกันกับกรณีคานทั่วๆ ไปได้เลยนะครับ แต่ หากว่าค่า a มีระยะมากกว่า ระยะความหนาของส่วนปีกคานด้านบน เราจะทำการคำนวณตรงๆ เลยไม่ได้ เราจะต้องประยุกต์ใช้หลักการในคำนวณหาค่ากำลังโมเมนต์ดัดของคานรูปตัว T มาใช้นิดหน่อย เพียงเท่านี้เราก็จะสามารถทำการคำนวณหาค่ากำลังรับโมเมนต์ดัดระบุของหน้าตัดได้แล้วนะครับ
เอาเป็นว่าในโอกาสต่อๆ ไปผมจะขออนุญาตมาทำการยก ตย การคำนวณวิเคราะห์หาค่ากำลังรับโมเมนต์ดัดระบุของหน้าตัดคาน คสล รูปตัว T คว่ำให้เพื่อนๆ ได้รับชมกันดีกว่านะครับ หากเพื่อนๆ ท่านใดมีความสนใจ ก็สามารถที่จะติดตามอ่านบทความของผมได้ในวันพรุ่งนี้ครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
ADMIN JAMES DEAN
