โครงสร้างหลักของอาคาร เพื่อต้านทานต่อแรงกระทำจากแผ่นดินไหว

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

เนื่องจากในช่วยปลายของสัปดาห์นี้ไปจนถึงช่วงปลายๆ ของสัปดาห์หน้า แอดมินมีกำหนดการที่จะต้องเดินทางไป ณ ประเทศไต้หวัน เพื่อไปนำเสนอผลงานการทำงานวิจัยในระดับ ป เอก ที่กำลังศึกษาอยู่ ทางแอดมินจึงอยากจะขออนุญาตเพื่อนๆ ทุกคนทำการปรับเปลี่ยนผังและแผนของการโพสต์สักเล็กน้อย ทั้งนี้ก็เพื่อให้แอดมินนั้นสะดวกและเราเราก็ยังจะได้สามารถพบกันได้ในทุกๆ วันเหมือนเช่นเคยได้นั่นเองครับ

วันนี้ผมมีโอกาสได้มาเดินพักผ่อนยามเย็นหลังจากงานสัมมนาวิชาการที่ย่านตลาดถนนคนเดินในแถบถนนรูสท์เวลล์ ย่านใจกลางของเมืองไทเปในประเทศไต้หวันและผมก็ได้มีโอกาสไปพบเจอเข้ากับอาคารๆ หนึ่งที่มีความน่าสนใจ ผมจึงตัดสินใจทำการถ่ายรูปและนำมาฝากเพื่อนๆ ด้วยนะครับ

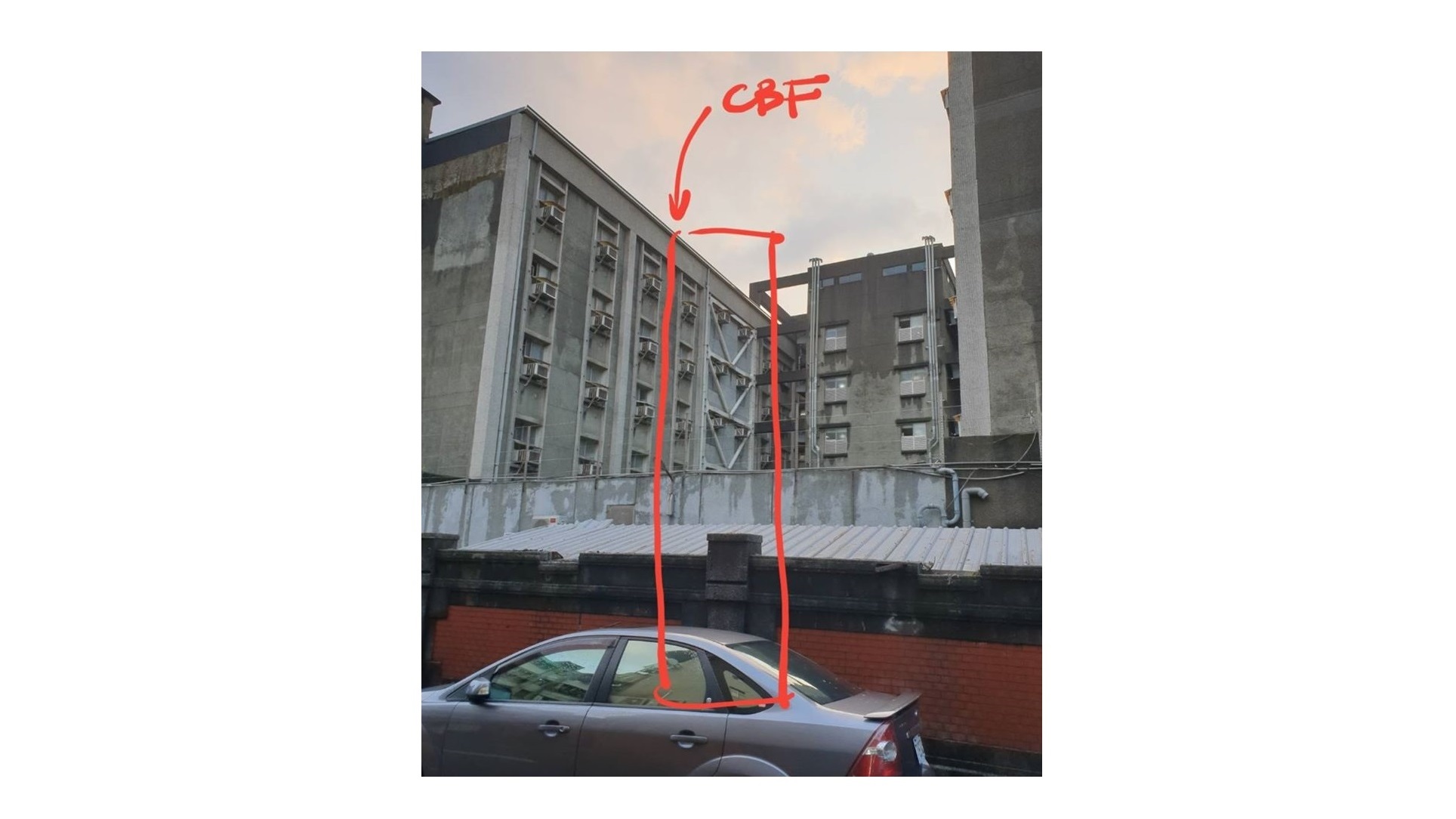

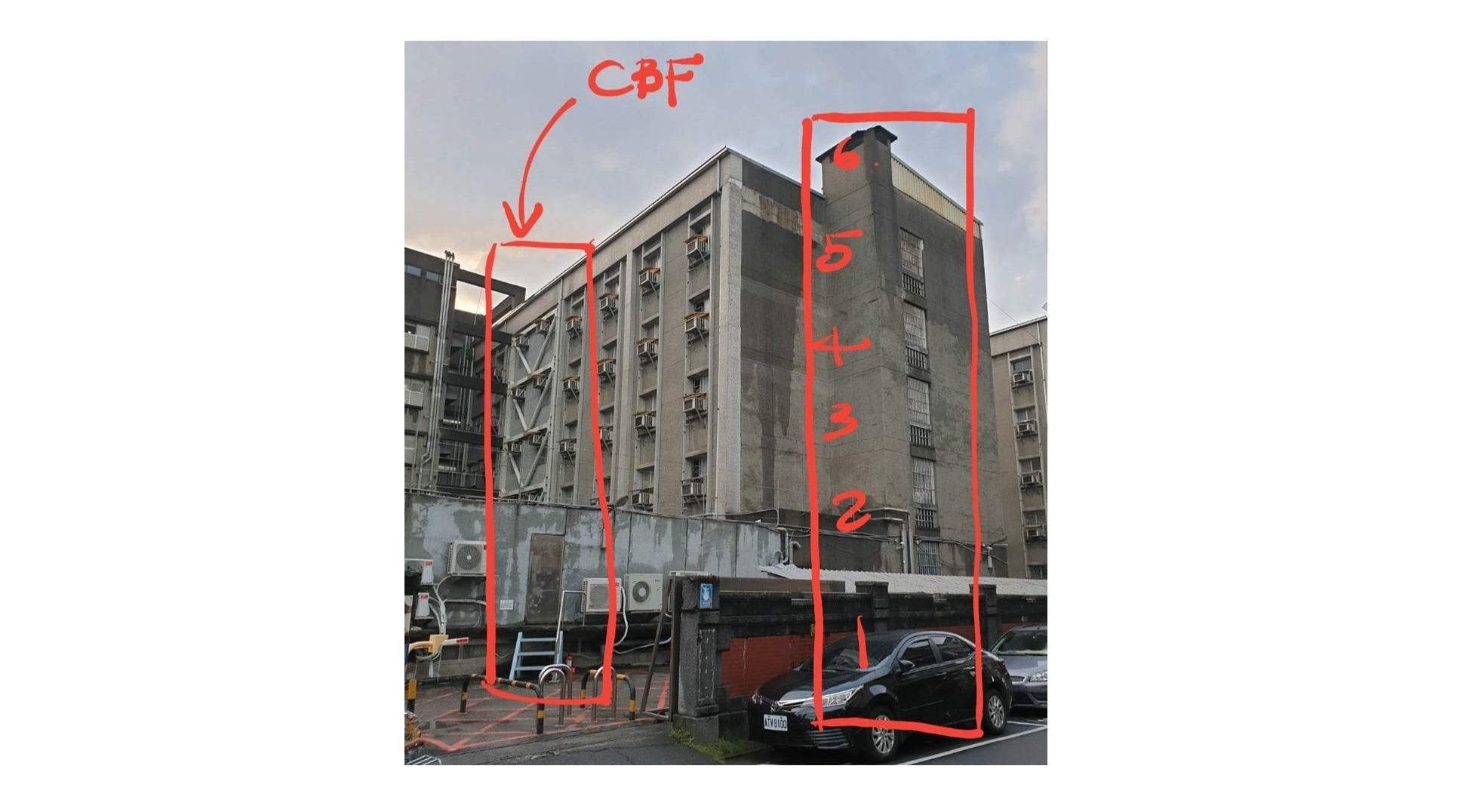

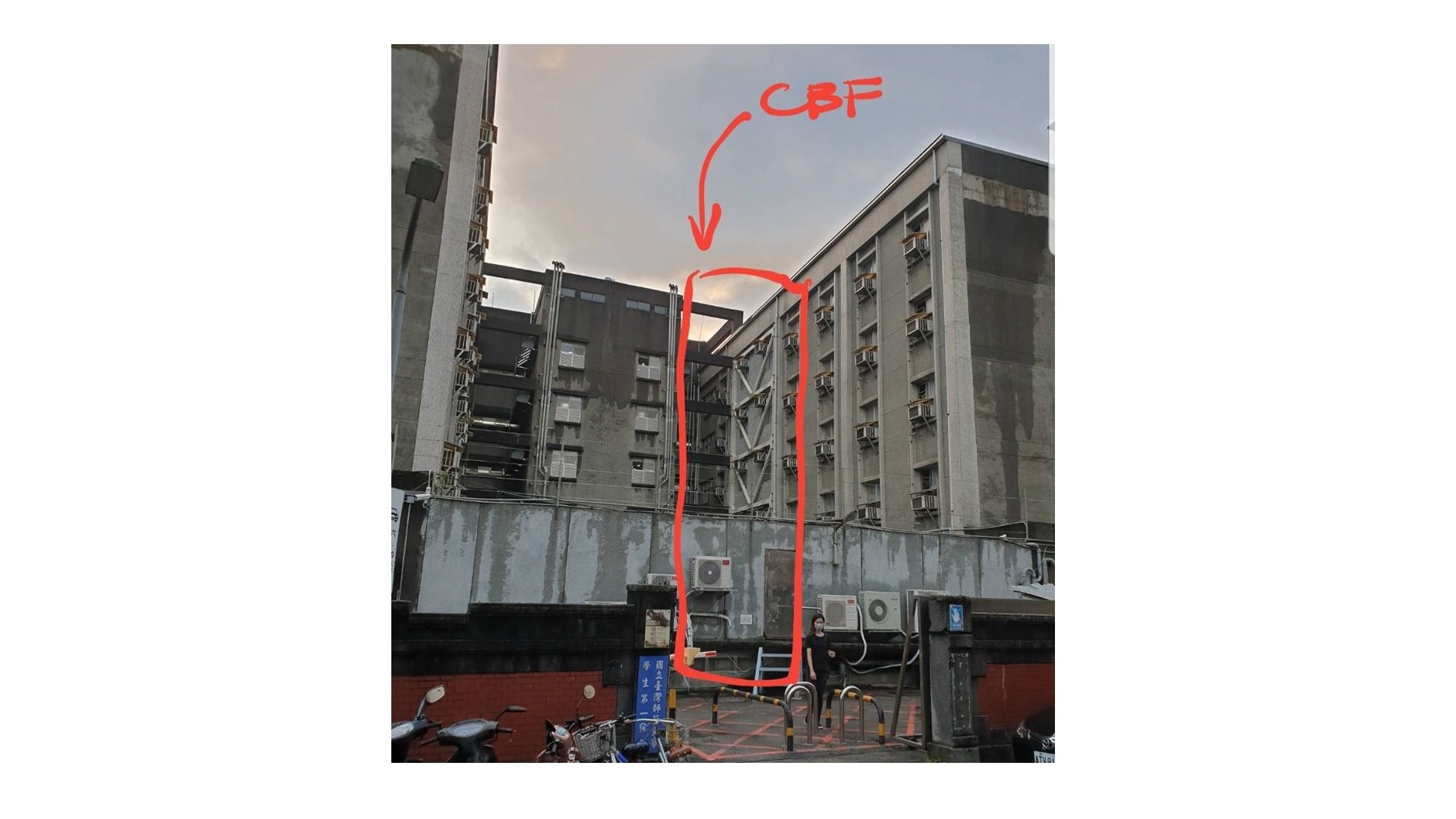

โดยที่ก่อนอื่นผมคงจะต้องขอเรียนให้เพื่อนๆ ทุกคนนั้นทราบตามตรงว่า ตัวผมนั้นไม่ได้มีความรู้ในเรื่องของกฎหมายควบคุมอาคารหรือเทศบัญญัติในการออกแบบอาคารในประเทศไต้หวันเป็นพิเศษแต่พอได้เห็นอาคารๆ นี้ก็ทำให้ผมยอมรับในความใส่ใจในรายละเอียดของการออกแบบอาคารเพื่อให้สามารถที่จะต้านทานต่อแรงกระทำจากแผ่นดินไหวในประเทศๆ นี้อย่างไม่มีข้อสงสัยใดๆ เลยเพราะในรูปๆ นี้เป็นรูปอาคารแฟลตพักอาศัยที่มีความสูงเพียงแค่ 6 ชั้น (รวมดาดฟ้า) ทั้งนี้พอดูสภาพของอาคารหลังนี้จากภายนอกแล้วก็จะพบว่า เป็นอาคารสาธารณะที่ได้ถูกออกแบบและก่อสร้างขึ้นเพื่อให้คนทั่วๆ ไปได้เข้ามาพักอาศัย ไม่ได้สร้างขึ้นมาเพื่อคนที่มีฐานะดีอะไรเป็นพิเศษด้วยซ้ำไปแต่ว่าอาคารหลังนี้กลับมีการติดตั้งด้วย โครงสร้างค้ำยันแบบรวมศูนย์ หรือ CONCENTRIC BRACED FRAME (CBF) โดยที่ลักษณะของเจ้าโครงสร้างค้ำยันแบบรวมศูนย์ในอาคารหลังนี้จะมีลักษณะพิเศษอีกอย่างหนึ่งที่เราอาจจะสามารถทำการจำแนกออกมาได้เป็นพิเศษนั่นก็คือ โครงสร้างค้ำยันแบบตัว V กลับหัว หรือ INVERTED V BRACING โดยที่เจ้าโครงสร้างๆ นี้จะถูกทำการติดตั้งเข้าไปในโครงสร้างหลักของอาคารโดยที่จะสามารถแลเห็นได้จากพื้นที่ภายนอกรอบๆ ตัวอาคารได้เลยละครับ



เหมือนกับที่ผมได้เคยทำการอธิบายไปก่อนหน้านี้ถึงเรื่องโครงสร้างค้ำยันแบบรวมศูนย์ไปเป็นที่เรียบแล้ว โดยที่เจ้าโครงสร้างๆ นี้จะถูกเพิ่มเติมเข้าไปในโครงสร้างหลักหรือ MAIN FRAME ของอาคารเพื่อที่จะช่วยในการค้ำยันตัวโครงสร้างเพื่อให้โครงสร้างของเรานั้นมี ความแข็งแรง และ มีเสถียรภาพ ที่สูงยิ่งขึ้น โดยที่เจ้าระบบๆ นี้จะมีข้อดีอีกประการหนึ่ง คือ เราสามารถที่จะนำเจ้าโครงสร้างๆ นี้ไปประยุกต์ใช้กับโครงสร้างที่ทำขึ้นจาก คสล หรือ เหล็ก ก็ได้นั่นเองครับ



ทั้งนี้ผมจะขอพูดทวนอีกสักครั้งเพื่อให้เพื่อนๆ ได้ทบทวนในเรื่องๆ นี้ก็แล้วกันนั่นก็คือ จุดประสงค์ในการใส่เจ้าโครงสร้างๆ นี้เข้าไปในโครงสร้างหลักของอาคารก็เพื่อ



(1) ลดการเสียรูปทางด้านข้าง (HORIZONTAL DISPLACEMENT) ของโครงสร้างอันเนื่องมาจากแรงกระทำทางด้านข้าง (HORIZONTAL FORCE) ที่มีโอกาสอาจจะสามารถเกิดขึ้นได้กับอาคารที่พวกเราต้องทำการออกแบบ เช่น แรงแผ่นดินไหว หรือ SEISMIC LOAD เป็นต้นครับ



(2) สร้างกลไกในการสลายพลังงาน (ENERGY DISSIPATION MECHANISM) อันเนื่องมาจากการที่โครงสร้างอาคารของเรานั้นจะเกิดการสั่นตัวอันเนื่องมาจากคลื่นแรงกระทำของแผ่นดินไหวที่เกิดขึ้นนั่นเองครับ



ทั้งนี้ต่อๆ ไปผมจะเลือกนำเอาเรื่องราวอะไรที่ถือได้ว่ามีความน่าสนใจและน่าที่จะเป็นประโยชน์ต่อเพื่อนๆ มาแชร์หรือมาเล่าให้เพื่อนๆ ฟังอีกในขณะที่ผมอยู่ในประเทศไต้หวัน ผมก็ขอฝากให้เพื่อนๆ ทุกๆ คนนั้นช่วยกันติดตามอ่านบทความของผมได้ในวันพรุ่งนี้นะครับ



หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ

ADMIN JAMES DEAN
