วันนี้ผมจะขออนุญาตมาทำการโพสต์และแชร์ความรู้เกี่ยวกับเรื่อง ความรู้ทางด้านงานออกแบบที่เกี่ยวข้องกันกับการทำงานทางด้านวิศวกรรมโครงสร้างที่อยู่ เหนือพื้นดินขึ้นมา และ ใต้พื้นดินลงไป มาฝากเพื่อนๆ ทุกคนนะครับ
โดยในวันนี้เนื้อหานั้นจะเกี่ยวข้องกับเรื่องที่มีความน่าสนใจประการหนึ่งนั่นก็คือ ผู้ออกแบบมีวิธีอย่างไรในการเลือกใช้งานเสาเข็มแต่ละประเภทเพื่อให้เหมาะสมกับงานก่อสร้างแต่ละงาน
เพื่อนๆ หลายๆ คนอาจจะมีความเชื่อว่า ในการเลือกชนิดหน้าตัดของเสาเข็มนั้นผู้ออกแบบจะทำการเลือกหน้าตัดของเสาเข็มให้เป็นหน้าตัดชนิดใดๆ ชนิดหนึ่งก็ได้ ซึ่งถือว่าความคิดนี้ไม่ถูกต้องนัก เพราะ หากเพื่อนๆ ลองคิดตามหลักการทางด้านวิศวกรรมและหลักทางด้านความเป็นจริงดูก็จะพบว่า เสาเข็มแต่ละหน้าตัดนั้นจะมีลักษณะและองค์ประกอบที่มีความแตกต่างกันค่อนข้างที่จะมาก เช่น เส้นรอบรูป ขนาดพื้นที่หน้าตัด กระบวนการเสริมสร้างความแข็งแกร่งของเสาเข็ม ลักษณะของปลายเสาเข็ม เป็นต้น ดังนั้นในความเป็นจริงแล้วก็จะทำให้เสาเข็มแต่ละหน้าตัดนั้นจะมีความเหมาะสมกับชนิดของดินที่เราจะต้องนำไปใช้ตอกแตกต่างกันนั่นเองครับ

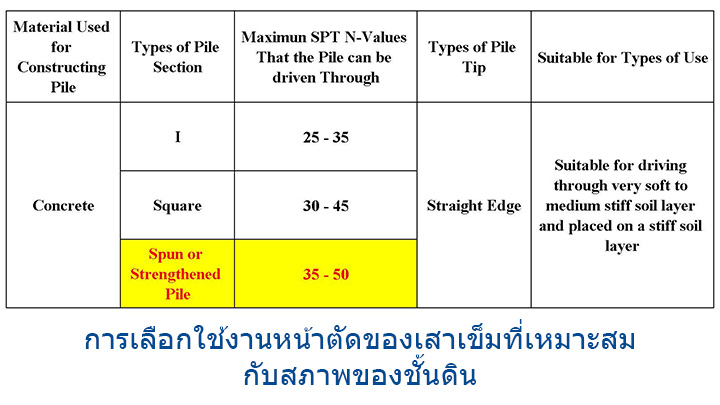

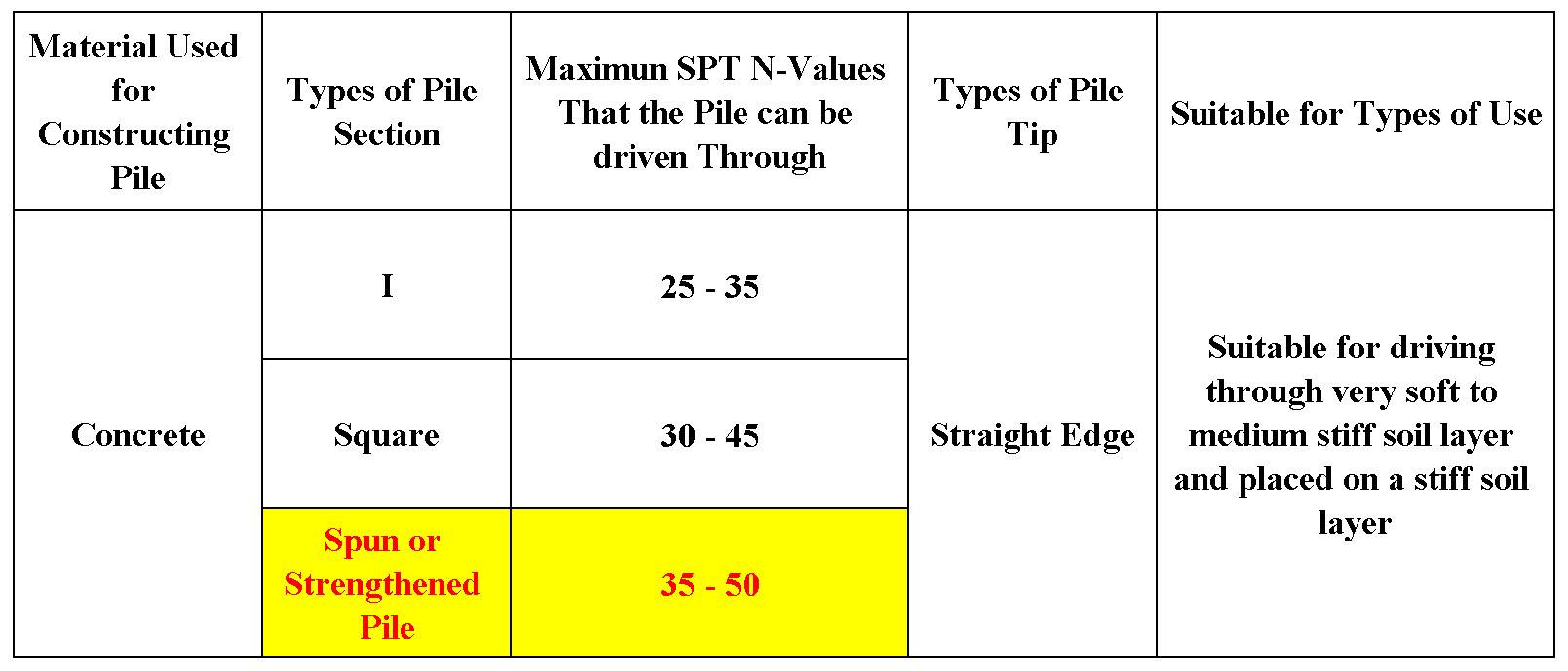

ในวันนี้ผมได้นำตารางๆ หนึ่งโดยที่ผมจะอ้างอิงถึงเสาเข็มแต่ละชนิดหน้าตัด โดยที่แต่ละชนิดจะมีปลายที่เหมือนๆ กันนั่นก็คือ เป็นปลายแบบ ตัดตรง และ จะมีความยาวที่เท่าๆ กัน เราจะมาลองเปรียบเทียบดูกันนะครับว่า หน้าตัดของเสาเข็มใด จะมีความเหมาะสมต่อการใช้งานกับดินที่มีค่า SPT N-VALUE เป็นเท่าใด จึงจะมีความเหมาะสม และ เกิดความคุ้มค่าสูงที่สุดกันนะครับ
ก่อนอื่นๆ เราจะเห็นได้ว่าเมื่อเสาเข็มของเรานั้นเป็นปลายแบบ ตัดตรง เสาเข็มทั้ง 3 ชนิดหน้าตัดนี้จะสามารถใช้ทำการ ตอก ผ่านดินที่มีลักษณะ อ่อน ถึง แข็งปานกลาง ได้ และ ส่วนปลายจะสามารถ ฝัง อยู่ในดินที่มีลักษณะ แข็ง ได้แต่ไม่ได้ลึกมากๆ ซึ่งโดยประมาณแล้วคือไม่เกิน 3 เมตร ซึ่งรายละเอียดต่างๆ สามารถดูได้จากตารางโดยที่ผมทำการสรุปใจความออกมาให้ดังนี้นะครับ
เสาเข็มทำจาก คอนกรีต ที่มีหน้าตัดเป็น ไอ ที่มีกระบวนการทำงานก่อสร้างตามปกติ จะเหมาะสำหรับดินที่มีค่า SPT N-VALUE สูงสุดอยู่ที่ระหว่าง 25 BLOWS/FT ถึง 35 BLOWS/FT
เสาเข็มทำจาก คอนกรีต ที่มีหน้าตัดเป็น สี่เหลี่ยมจัตุรัส ที่มีกระบวนการทำงานก่อสร้างตามปกติ จะเหมาะสำหรับดินที่มีค่า SPT N-VALUE สูงสุดอยู่ที่ระหว่าง 30 BLOWS/FT ถึง 45 BLOWS/FT
เสาเข็มทำจาก คอนกรีต ที่มีหน้าตัดเป็นแบบใดๆ ก็ได้ แต่ มีกระบวนการทำงานก่อสร้างเป็นพิเศษ เช่น การให้แรงเหวี่ยงในขั้นตอนของการหล่อคอนกรีต หรือ การเสริมด้วยวัสดุพิเศษอื่นๆ เป็นต้น จะเหมาะสำหรับดินที่มีค่า SPT N-VALUE สูงสุดอยู่ที่ระหว่าง 35 BLOWS/FT ถึง 50 BLOWS/FT
จะเห็นได้ว่าเสาเข็ม แรงเหวี่ยง หรือ ที่เรานิยมเรียกกันว่า เสาเข็มสปัน นั้นจะมีความเหมาะสมสำหรับการเลือกใช้ในงานในกรณีที่ตัวปลายของเสาเข็มนั้นมีชั้นดินที่มีค่า SPT N-VALUE สูงๆ ได้ดีมากๆ เลย นั่นหมายความว่าหากเสาเข็มของเรานั้นต้องวางอยู่บนชั้นดินแข็งที่บางครั้งในขณะที่ทำการตอกเสาเข็มใน 10 ครั้งสุดท้ายนั้น เราต้องทำการทดสอบและนับจำนวน BLOW COUNT หลายๆ ครั้งเราอาจที่จะจำเป็นจะต้องทำการเข่นตัวเสาเข็มบ้าง หากใช้หน้าตัดของเสาเข็มประเภทนี้ก็จะทำให้เราสามารถทำงานได้โดยสะดวกมากๆ และอาจไม่พบปัญหาใดๆ ในการทำงานให้เกิดความหนักใจเลยละครับ
ทางภูมิสยามของเรามีความยินดีและภูมิใจที่จะนำเสนอเสาเข็มสปันไมโครไพล์ของเราให้เพื่อนๆ ได้ใช้งานกันสำหรับงานก่อสร้างทุกๆ ประเภทเลย ไม่ว่าจะเป็นงานก่อสร้างใหม่ที่อาจมีอาคารข้างเคียงตั้งอยู่ก่อนแล้ว หรือ งานต่อเติมก็ตาม หากเพื่อนๆ สนใจสามารถที่จะอินบ็อกซ์หรือโทรศัพท์สอบถามมาที่เราได้เลย ทางเรามีทั้งวิศวกรและผู้เชี่ยวชาญที่มีความยินดีที่จะให้ข้อมูลที่เป็นประโยชน์ต่อทุกๆ ท่านด้วยความยินดีเป็นอย่างสูงเลยครับ
หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
