สวัสดีครับ วันนี้ Mr.เสาเข็ม ก็มาพร้อมกับความรู้ดีดี เกี่ยวกับการก่อสร้างและวิศวกรรม อีกเช่นเคย สำหรับวันนี้ จะเป็นเรื่อง ข้อพิจารณาการวิบัติของโครงข้อหมุนที่อาจเกิดจากการโก่งเดาะนอกระนาบ
ข้อพิจารณาการวิบัติของโครงข้อหมุนที่อาจเกิดจากการโก่งเดาะนอกระนาบ ซึ่งในระยะหลังจะพบว่าผู้ออกแบบมีความเข้าใจในเรื่องนี้น้อย และมักไม่ทราบว่าจะทำอย่างไรเพื่อลดการวิบัติดังกล่าว
ในระหว่างการคำนวณออกแบบชิ้นส่วนต่าง ๆ ของ truss ผู้ออกแบบจะให้ความใส่ใจในการเกิดการโก่งเดาะ โดยมีข้อกำหนดให้ใช้อัตราส่วนชะลูด (Kl/r) ไม่เกิน 120 และปัจจุบัน ไม่มีข้อกำหนดใดสำหรับองค์อาคาร (member) หลักรับแรงดึง
ในระหว่างติดตั้งโครง truss จะกำหนดให้มีการยึดรั้งด้านข้าง (lateral bracing) ไว้ที่ความยาว โดยสำหรับองค์าคารรับแรงอัด (upper chord) กำหนดไว้ที่ KL/r ไม่เกิน 200 และ lower chord ที่รับแรงดึงกำหนดให้ใช้ L/r ไม่เกิน 300 (สังเกตุในคอร์ดรับแรงดึงไม่มีค่า K มาเกี่ยวข้อง) การ brace นี้ใช้โครงสร้างชั่วคราวได้

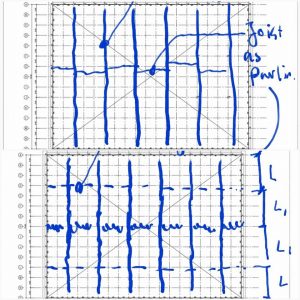

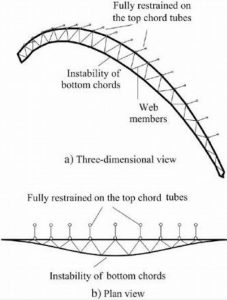

หลังการติดตั้งแป (purlin) แล้ว แปจะทำหน้าที่ยึดรั้งทำให้ความยาวขององค์อาคารรับแรงอัดที่ upper chords มีค่าน้อยและเท่ากับไม่เกินระยะเรียงของแป แต่ chords ล่างที่รับแรงดึงจะปราศจากการยึดรั้ง (ดูรูปที่ 1) ดังนั้นจึงต้องทำการออกแบบและติดตั้ง secondary truss เพื่อยึด chords ล่างไว้
รูปที่ 2 ส่วนล่าง จะติดตั้ง secondary truss ที่ระยะ (L หรือ L1) โดยทำให้ L/r มีค่าน้อยกว่า 300 ทั้งนี้ r คือรัศมีไจเรชั่นด้านอ่อน เช่น chords ล่างใช้เหล็กรูปพรรณ r รอบแกน y เท่ากับ 3.5 ซม. ก็ให้ braced โครง truss ที่ 3.5×300 = 1050 ซม. หรือ 10.50 ม.
การทำความเข้าใจในโครงสร้างเหล็กซึ่งมักต้องให้ความสนใจกับเสถียรภาพของโครงสร้างมากกว่ากำลังที่ออกแบบ เป็นเรื่องที่สำคัญมาก
ref : https://www.facebook.com/bhumisiam/posts/1513703815342405
